Lab #7 BERNOULLI’S THEOREM DEMONSTRATION

간략한 요약

이 비디오에서는 베르누이 정리를 설명하고 유압 벤치와 베르누이 시연기를 사용하여 실험을 수행하는 방법을 보여줍니다. 실험은 세 가지 다른 유량에서 수행되며, 각 유량에서 정압(h1~h6)과 총 헤드(h8)를 측정합니다.

베르누이 정리 시연 장비 및 유압 벤치 소개
장비 설정 및 수평 맞추기
세 가지 다른 유량에서 데이터 수집
정압 및 총 헤드 판독값 측정

소개

이 비디오는 베르누이 정리를 설명하는 실험을 소개합니다. 실험에 사용되는 장비는 Arm Feel H110 유압 벤치와 Arm Feel F-115 베르누이 정리 시연기입니다. 유압 벤치는 흐름 시연을 돕고, 베르누이 시연기는 변환 및 분배 지점을 따라 분포된 정압을 측정하는 데 사용됩니다.

장비 설명

Arm Feel H110 유압 벤치는 펌프와 물을 저장하는 저수조로 구성되어 있습니다. 또한 벤치탑 장치를 용이하게 하는 퀵 릴리스 커넥터와 리터 단위로 판독할 수 있는 체적 탱크가 있습니다. 유량은 탱크가 특정 시간 동안 얼마나 많은 리터를 얻었는지 관찰하여 계산할 수 있습니다. F-115 베르누이 시연기에는 일련의 벽 탭인이 있어 변환 및 분배 지점을 따라 분포된 정압을 측정할 수 있습니다. 다른 상단에서 판독값을 얻기 위해 횡단할 총 헤드 튜브가 제공됩니다. 마노미터는 h1에서 h8까지 표시됩니다.

실험 준비

실험을 시작하기 전에 h115가 수평인지 확인해야 합니다. 이는 다리를 조정하여 수행할 수 있습니다. 테스트 섹션에 흐름 방향으로 수렴하는 14도 테이퍼 섹션이 있는지 확인해야 합니다. 시스템이 수평이 맞춰지면 펌프를 켜고 모든 밸브를 켜서 시스템이 모든 공기 주머니를 제거하도록 합니다. 시스템에서 공기 방울이 제거되면 방출 호스를 제거한 다음 공기 방출 나사를 열어 차트의 중간으로 마노미터 레벨을 줄입니다.

데이터 수집

모노미터 판독값은 모두 밀리미터이므로 모든 h1~~h8 판독값은 이제 밀리미터입니다. 장비가 준비되었으므로 오늘 할 일은 1~~6의 h1 판독값을 관찰하는 것입니다. 이는 정압이고 h8도 관찰할 것입니다. 이는 총 헤드 프로브로, 프로브가 내부에서 움직이는 것을 볼 수 있으므로 조정할 수 있습니다. 따라서 프로브를 각 판독값 h1, h2, h3, h4, h5, h6에 맞게 조정합니다. 실험은 세 가지 다른 유량에서 세 번 수행됩니다. 각 유량에서 h1~h6과 h8을 관찰합니다. 유량은 a f-115와 f1 10의 게이트 밸브를 닫아 조정합니다. 유량은 이 볼 밸브를 풀어 물이 미터법 벤치로 흐르도록 한 다음 스톱워치를 사용하여 체적 측정에서 얻은 리터를 측정하여 관찰합니다. 탱크에서 세 번의 유량을 측정하여 세 가지 유량을 얻는 데 걸리는 시간을 비교합니다.

실험 절차

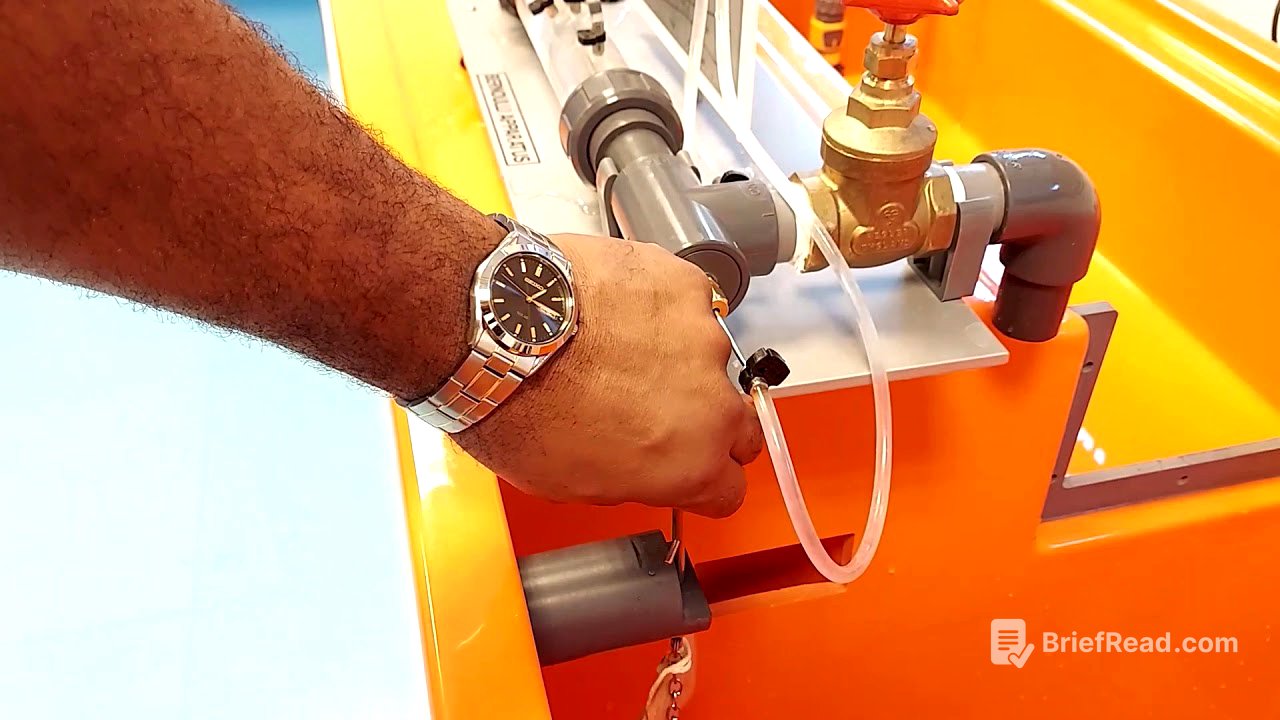

펌프를 켜고 유량을 높은 유량으로 조정합니다. h1 판독값이 매우 높고 가장 낮은 판독값인 h5가 매우 낮은 것을 볼 수 있습니다. 실험을 하는 동안 모든 마노미터 수준이 차트 내에 있어야 하므로 더 이상 유량을 적용하지 않습니다. 가장 높은 값과 가장 낮은 값 모두에 대해 모노미터가 차트 내에 있어야 하기 때문입니다. 볼 밸브를 풀어서 벤치에 물을 공급합니다. 0에 도달하면 스톱워치를 시작하고 최소 60초 동안 물의 양을 관찰합니다. 10리터까지 낮게 올릴 것입니다. 거기에 도달하는 데 걸리는 초 수를 멈춥니다. 1분 12초에 10리터였습니다. 유량을 얻었으니 다음으로 h1에서 h6까지 판독값을 측정하는 것입니다. 그러면 h1은 대략 275이고 h2는 2 30 2 35입니다. 3은 194이고 4는 152이고 h5는 9에서 9이고 h6은 164입니다. 다음으로 프로브를 h1로 조정하여 총 헤드 판독값이 275가 되도록 합니다. 그런 다음 프로브를 h2로 조정하고 시스템에 시간을 줍니다. 그런 다음 h8에 대한 판독값을 다시 가져오면 275에 도달합니다. 그런 다음 프로브를 h3으로 조정하고 판독값을 가져옵니다. 275 그런 다음 h4에 대한 판독값을 275로 굽고 프로브를 5로 조정하여 재료를 2, 7, 4로 조정한 다음 마지막으로 풀을 h6로 조정하여 판독값을 가져옵니다. 내려가므로 시간을 두어야 합니다. 안정화하려면 이제 185가 됩니다.

데이터 수집 반복

높은 유량에서 첫 번째 데이터 판독 세트가 완료됩니다. 다음으로 밸브를 시계 방향으로 돌려 유량을 줄입니다. 모노미터 레벨이 움직이는 것을 볼 수 있습니다. 그런 다음 스톱워치로 체적 탱크 측정 프로세스를 반복합니다. 완료 후 계속 진행하고 h1h2838485 및 xh6 탭 판독을 수행합니다. 그런 다음 프로브를 다시 조정하여 h1 h2 h3 h4 h5 및 h6에 대한 총 헤드 판독을 수행합니다. 마지막으로 밸브를 다시 낮은 유량으로 조정합니다. 볼 수 있듯이 마노미터의 레벨이 낮아지고 시스템이 다시 안정되면 계속 진행하고 볼 밸브를 조정합니다. 스톱워치로 체적 탱크 판독을 다시 수행합니다. 마지막으로 상단 h1에서 정적 판독을 수행합니다. h6 그런 다음 h1에서 h6까지 프로브를 다시 조정합니다.
