Capturing Hoods and Receiving Hoods

간략한 요약

이 비디오에서는 후드의 세 가지 주요 유형인 포획 후드, 수신 후드, 푸시-풀 환기 시스템에 대해 설명합니다. 포획 후드는 오염 물질을 "포획"하기 위해 충분한 속도를 생성해야 하며, 수신 후드는 공정의 운동량을 활용하여 포획 효율성을 향상시킵니다. 푸시-풀 환기는 넓은 탱크에서 증기를 효과적으로 포획하는 데 사용됩니다.

• 포획 후드는 오염 물질을 포획하기 위해 충분한 속도를 생성해야 합니다.
• 수신 후드는 공정의 운동량을 활용하여 포획 효율성을 향상시킵니다.
• 푸시-풀 환기는 넓은 탱크에서 증기를 효과적으로 포획하는 데 사용됩니다.

포획 후드

포획 후드는 후드 외부의 오염원에서 오염 물질을 포획하기 위해 충분한 속도를 생성해야 합니다. 포획 후드의 성능은 측풍 및 사용자 배치와 같은 여러 요인에 의해 저하될 수 있습니다. 포획 후드의 효과는 오염 물질에 따라 다르며, 먼지는 흄 및 가스보다 더 높은 속도를 필요로 합니다. 개방된 원형 덕트의 경우 포획 효율성은 덕트로부터의 거리 x를 반지름으로 하는 구로 모델링할 수 있으며, 포획 면적은 파이 곱하기 x 제곱으로 표현됩니다. 포획 속도는 공기 흐름을 포획 면적으로 나눈 값과 같으며, 이는 거리 제곱에 따라 달라집니다. 따라서 포획 속도는 거리 제곱의 역수에 비례합니다. 포획 속도는 덕트 근처에서는 높지만 덕트에서 멀어질수록 빠르게 감소합니다.

포획 후드 사용 예시

용접공은 외부 후드를 사용하여 용접에서 발생하는 흄과 가스를 포획합니다. 후드는 오염 물질원에서 공기 속도가 흄과 가스를 환기 시스템으로 끌어들이도록 적절한 위치에 배치해야 합니다. 후드가 오염원과 가깝고 오염원을 향하도록 각도를 맞출 때 포획이 가장 효과적입니다. 후드가 흄원을 향해 각도를 맞추지 않으면 근접성에 관계없이 공기 속도가 오염 물질을 끌어들이기에 충분하지 않기 때문에 포획이 불량합니다. 마찬가지로 후드가 흄원에서 너무 멀리 떨어져 있으면 필요한 곳, 즉 오염원에서 공기 속도가 충분하지 않기 때문에 포획이 불량합니다. 슬롯 후드는 특수한 유형의 포획 후드입니다. 종종 슬롯 후드는 탱크를 환기하는 데 사용됩니다. 이 탱크에서는 6가 크롬이 자동차 바퀴에 크롬을 도금하는 데 사용되어 독성이 강한 증기를 생성합니다. 슬롯 후드는 이러한 증기를 포획하는 데 사용할 수 있습니다. 슬롯은 탱크 전체 표면에서 공기 속도가 충분하여 포획이 잘 되도록 합니다.

수신 후드

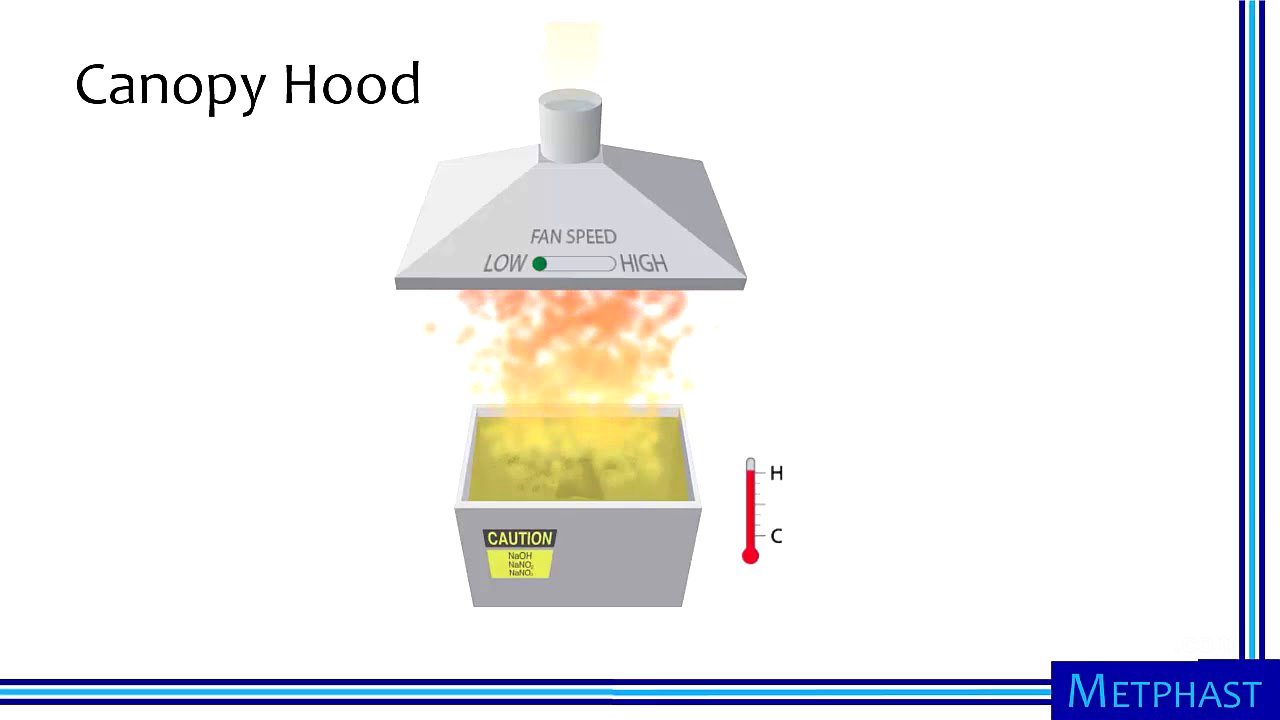

수신 후드는 공정의 운동량을 사용하여 다른 유형의 후드보다 포획 효율성을 향상시킵니다. 여기서는 입자 오염 물질을 공중으로 던지는 연삭 휠을 고려합니다. 연삭 휠에서 던져지는 입자의 일반적인 궤적에 맞춰 정렬된 수신 후드를 사용하면 낮은 공기 흐름에서 높은 효율성을 얻을 수 있습니다. 대조적으로 입자의 관성에 맞춰 정렬되지 않은 포획 후드는 높은 포획 효율성을 달성하는 데 필요한 높은 속도 때문에 좋지 않은 선택입니다. 캐노피 후드는 뜨거운 소스에서 발생하는 열에너지로 인해 상승하는 증기 또는 흄을 받는 수신 후드의 한 유형입니다. 뜨거운 나트륨 욕조는 강철 부품을 검게 만드는 데 사용됩니다. 욕조가 뜨겁기 때문에 발생하는 증기는 종종 적당한 낮은 팬 속도로 캐노피 후드로 쉽게 포획됩니다. 그러나 큰 부품을 담그면 배기량이 증기를 포획하기에 충분하지 않을 수 있습니다. 적절한 포획을 달성하기 위해 팬을 더 높은 속도로 작동할 수 있지만 이 구성에는 더 많은 전력이 필요하며 경제적이지 않을 수 있습니다. 캐노피 후드는 차가운 공정이나 공기보다 밀도가 높은 증기를 방출하는 공정에는 권장되지 않습니다. 강철 기어가 실온 염산에 담겨 스케일 제거될 때 공기보다 무거운 증기는 캐노피 후드까지 올라가지 않습니다. 가능하다면 이러한 증기를 포획하려면 훨씬 더 높은 팬 속도, 아마도 뜨거운 공정보다 10배 이상이 필요합니다.

수신 후드 사용 예시

앵글 그라인더에서 먼지를 포획하는 데 사용되는 후드는 수신 후드의 좋은 예입니다. 이 경우 작업자는 터크 포인팅으로 알려진 공정의 일부로 벽돌 사이의 모르타르를 제거하기 위해 앵글 그라인더를 사용하고 있습니다. 포획이 없으면 그라인더는 파편과 많은 양의 먼지를 공중으로 던져 먼지에 대한 노출이 매우 높고 더 중요한 것은 모르타르의 모래에서 나오는 결정질 실리카에 대한 노출이 높습니다. 헤비 듀티 진공이 장착된 슈라우드로 구성된 후드를 사용하면 먼지 노출을 크게 줄일 수 있습니다. 슈라우드는 진공이 연삭 휠의 관성 에너지에 의해 공중으로 밀려나는 먼지를 받도록 특별히 설계되었습니다.

푸시-풀 환기

푸시-풀 환기라고 하는 특수한 유형의 환기를 사용하여 탱크를 환기할 수 있습니다. 슬롯 포획 후드를 사용하여 증기를 배기 환기 시스템으로 효과적으로 끌어들이는 방법을 이미 살펴보았습니다. 이러한 시스템은 매우 일반적이며 많은 상황에서 매우 효과적입니다. 그러나 풀 전용 시스템이 도달할 수 있는 거리는 매우 제한적입니다. 따라서 증기 포획은 종종 넓은 탱크에는 충분하지 않습니다. 그러나 깨끗한 공기를 탱크 위로 밀어내어 효과적인 포획 폭을 크게 늘릴 수 있습니다. 깨끗한 공기는 증기를 효과적인 포획 영역으로 밀어내어 환기 시스템으로 끌어들일 수 있습니다. 따라서 넓은 탱크에서도 푸시-풀 환기는 증기가 작업장에 들어가는 것을 효과적으로 방지할 수 있습니다.
