Resumen Breve

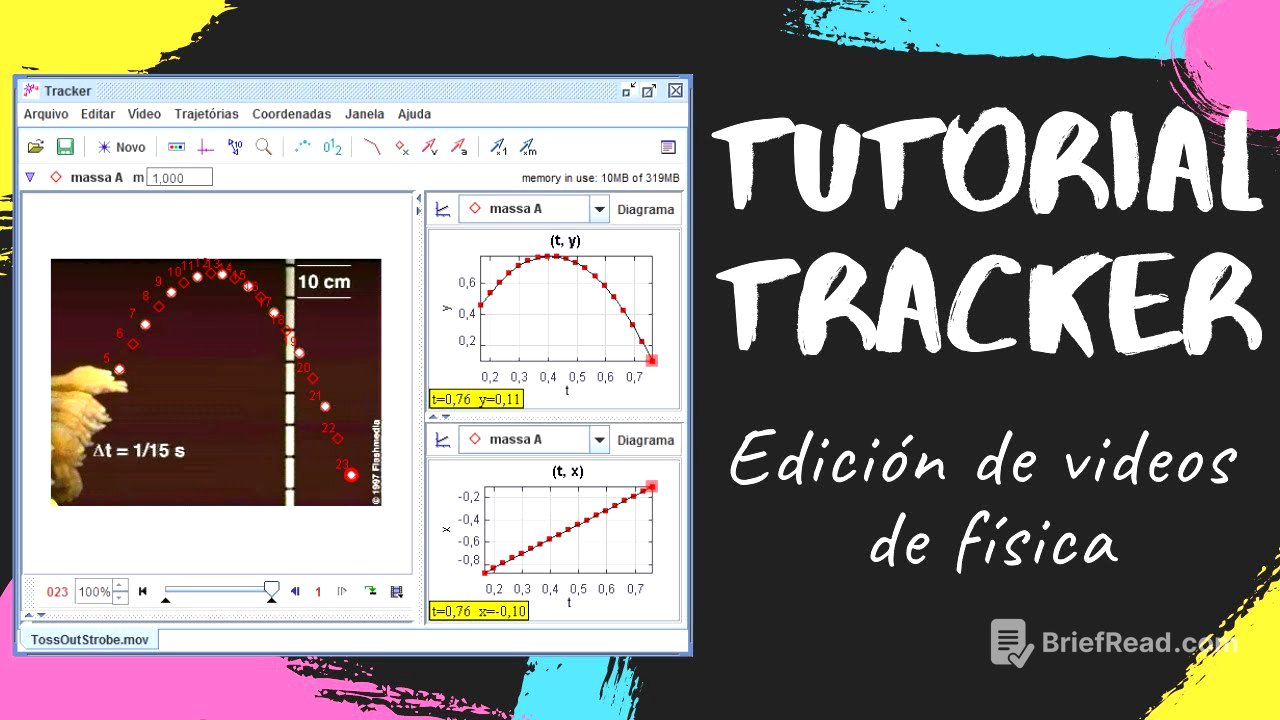

Este tutorial de 'Ciencia Divertida' explica cómo usar el software Tracker para analizar videos de física, específicamente el movimiento parabólico. Se aprende a importar un video, definir el rango de análisis, calibrar las medidas, establecer un plano cartesiano y rastrear una masa puntual (una naranja) de forma manual y automática para generar gráficas y datos sobre su trayectoria, velocidad y posición.
- Importar y recortar un video para analizar un movimiento específico.
- Calibrar el video con una medida real para obtener datos precisos.
- Crear un plano cartesiano para referenciar el movimiento.
- Rastrear una masa puntual de forma manual y automática.
- Generar gráficas y datos para analizar el movimiento.
Importar y Ajustar el Video [0:25]
El primer paso es importar un video al programa Tracker. Luego, se ajusta el rango de análisis del video para enfocarse en el movimiento específico que se desea estudiar, en este caso, el movimiento parabólico de una naranja. Se utilizan los iconos de avance y retroceso para determinar los fotogramas inicial y final del movimiento, estableciendo los puntos 45 y 63 respectivamente. Estos valores se ingresan en los ajustes de corte para delimitar el análisis solo a la sección relevante del video.
Calibración de Medidas [5:11]
Para que el programa pueda realizar mediciones precisas, es necesario calibrar el video con una medida real conocida. Se utiliza la herramienta de "barra de calibración" y, manteniendo presionada la tecla Shift, se hace clic en los extremos de un objeto cuya longitud se conoce (en este caso, un porcelanato de 30 cm). Se introduce esta medida en metros (0.3) para que el programa pueda convertir los datos del video a unidades reales.
Establecer el Plano Cartesiano [7:46]
Se crea un plano cartesiano para definir el sistema de coordenadas del análisis. Utilizando el icono correspondiente, se coloca el origen del plano en el punto donde la naranja se libera de la mano. La orientación del plano se ajusta a cero grados para evitar variaciones. Este plano permite al programa detectar la altura y la distancia horizontal del objeto en movimiento.
Creación y Seguimiento de la Masa Puntual [9:12]
Se crea una "masa puntual" que representa la naranja. Se puede personalizar su apariencia (color, forma). El seguimiento de la trayectoria se puede hacer de forma manual, haciendo clic en la naranja en cada fotograma (manteniendo presionada la tecla Shift), o de forma automática, siempre que el objeto se distinga claramente en el video. El programa genera automáticamente una gráfica y una tabla con los datos de posición en función del tiempo.
Análisis de Gráficas y Datos [13:41]
Una vez rastreada la masa puntual, el programa genera gráficas de posición en los ejes X e Y, así como tablas de datos con las coordenadas correspondientes. Se pueden generar gráficas adicionales de velocidad y otros parámetros. Los datos permiten calcular la altura máxima, la distancia total alcanzada y el tiempo total del movimiento.
