Breve Resumo
Este vídeo do curso de eletrônica para iniciantes explica o fator de potência de forma simples e direta. Aborda o comportamento da corrente em relação à tensão em diferentes tipos de cargas (resistivas, indutivas e capacitivas), o triângulo das potências e a importância de manter o fator de potência próximo de 1 para evitar multas em redes industriais.
- Corrente e tensão em diferentes cargas: Resistores (em fase), indutores (corrente atrasada) e capacitores (corrente adiantada).
- Triângulo das potências: Relação entre potência ativa (watts), reativa (VAR) e aparente (VA).
- Fator de potência: Cosseno do ângulo entre potência ativa e aparente, idealmente próximo de 1.
- Correção do fator de potência: Uso de bancos de capacitores para compensar o atraso da corrente causado por cargas indutivas.
Introdução
O vídeo é uma explicação sobre o fator de potência, um tema solicitado pelos assinantes do curso de eletrônica para iniciantes. O apresentador convida os espectadores a deixarem um "like" e a explorarem os mais de 2.800 vídeos do canal. Menciona também a loja online WR Kits e os cursos na Hotmart, cujos links estão na descrição.
Comportamento da Corrente em Diferentes Cargas
Para entender o fator de potência, é crucial analisar como a corrente se comporta em relação à tensão em diferentes tipos de cargas. Em cargas resistivas, a corrente e a tensão estão em fase. Em cargas indutivas, como motores e transformadores, a corrente se atrasa em aproximadamente 90 graus em relação à tensão. Já em cargas capacitivas, a corrente se adianta em relação à tensão. O vídeo demonstra essas relações utilizando uma simulação no LT Spice.
Atraso da Corrente e Bancos de Capacitores
Na indústria, a maioria das cargas é indutiva, o que causa um atraso na corrente em relação à tensão. Esse atraso resulta em potência reativa no sistema, que deve ser minimizada. Para compensar esse atraso, utilizam-se bancos de capacitores, que adiantam a corrente e corrigem o fator de potência.
Triângulo das Potências e Fator de Potência

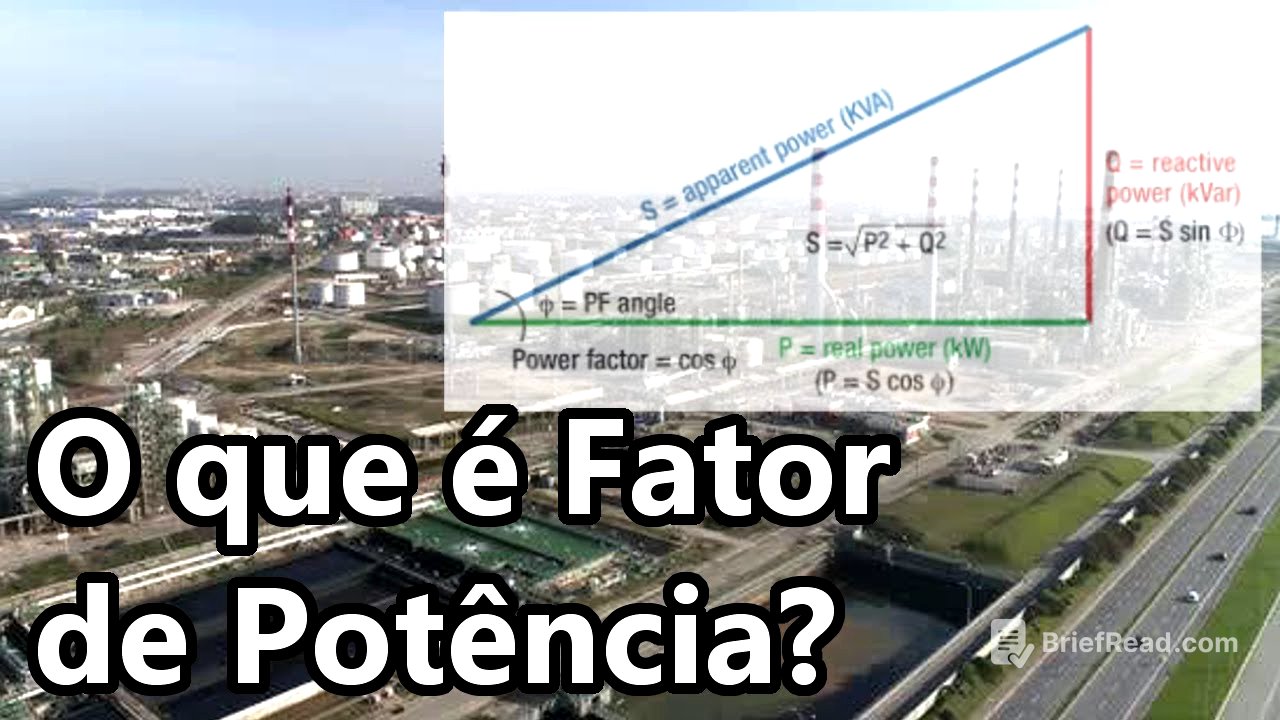

O triângulo das potências relaciona a potência ativa (medida em watts), a potência reativa (medida em VAR) e a potência aparente (medida em VA). O ângulo entre a potência reativa e a potência ativa é de 90 graus. Quanto maior a potência reativa, maior será o ângulo fi, e o cosseno desse ângulo é o fator de potência. O fator de potência varia entre 0 e 1, sendo 1 o valor ideal, onde a potência aparente é igual à potência ativa e a potência reativa é zero.
Fator de Potência Ideal e Penalidades
O padrão exigido para a indústria é um fator de potência de 0,92. Redes industriais com fator de potência abaixo desse valor estão sujeitas a multas das concessionárias, pois a potência reativa representa um desperdício de energia. O ideal é minimizar a potência reativa para que a potência aparente se aproxime da potência ativa.
Revisão e Considerações Finais
O vídeo revisa o comportamento da corrente em cargas resistivas (em fase), indutivas (atraso) e capacitivas (adiantamento). Reforça a importância de compensar o atraso da corrente em indústrias, onde a maioria das cargas é indutiva, utilizando bancos de capacitores para aproximar o fator de potência de 1. O apresentador encoraja os espectadores a deixarem comentários com sugestões para futuros vídeos sobre temas relacionados à área elétrica.
